SKIMO

SKIMO Plus

320B70
- 24V - Bis zu 4 m³ - Bis zu 55 °C - Nicht raue Umgebung - Klimaanlage und Heizung - Dach (293 x 387 mm) -

Leistung:

  • COP von 3,6. Gutes Verhältnis Kälteleistung/Stromverbrauch: 3,5 kW Kälteleistung bei 35 °C für 1,44 kW Stromverbrauch.
  • Es kann Kabinen von bis zu 4 m3 klimatisieren.

Es ist bei der Auslieferung bereits mit Kältemittel R134a oder R1234yf aufgefüllt.

Download

    Laden Sie Ihr 3D-Modell herunter

    Eigenschaften

    Spannung KälteleistungKLIMAANLAGE
    Max. Außentemperatur
    KLIMAANLAGE
    Stromverbrauch
    WärmeleistungHEIZUNG
    Max. Außentemperatur
    HEIZUNG
    Stromverbrauch
    24 V3,5 kW, 35 °C,
    50 % FEUCHT.
    + 55 °C80 A2 kW, -10 °C- 10 °C60 A

    Zusatzinformationen

    Branchen

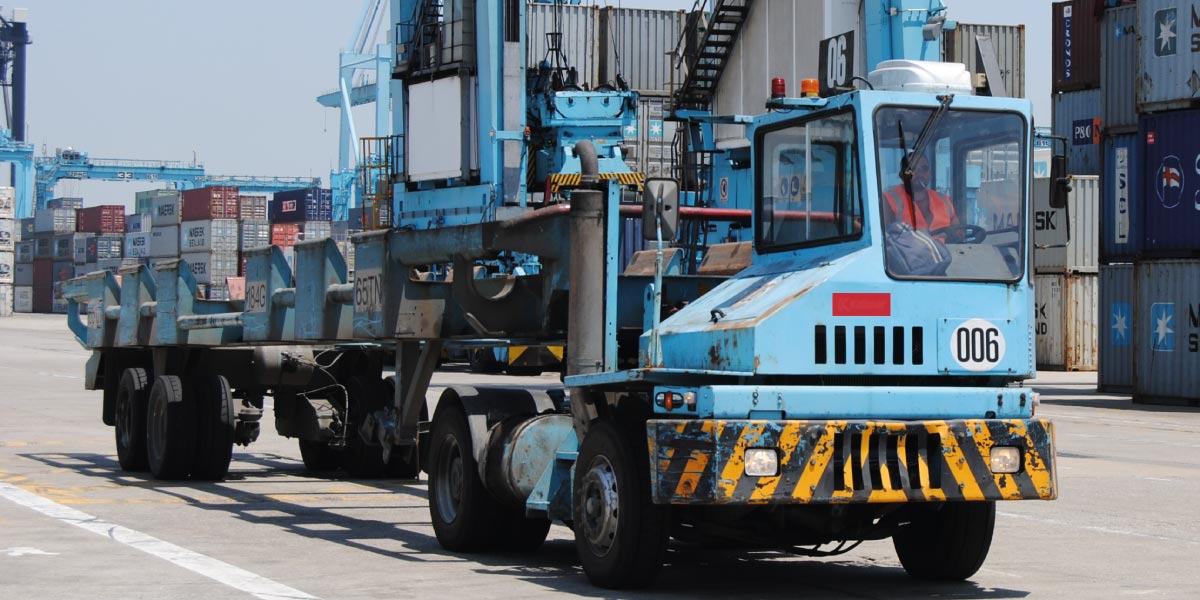

    SKIMO Plus ist die ideale Lösung, um Maschinen und Fahrzeuge zu klimatisieren, an denen aufgrund ihrer Kabinenmaße und Motorenkonfiguration keine traditionelle Klimaanlage mit über den Motorantriebsriemen angetriebenem Kompressor installiert werden kann.

    SKIMO Plus ist besonders geeignet für die Fahrerkabinen von:

    • Gabelstaplern,
    • Landwirtschaftsmaschinen,
    • Landschaftsbaumaschinen,
    • Weinanbaumaschinen,
    • Baumaschinen,
    • Straßenreinigungsfahrzeugen,
    • Spezialfahrzeugen,
    • Flughafenfahrzeugen …

    Vereinfachte Installation

    Bei der Auslieferung ist SKIMO Plus bereits mit dem Kältemittel R134a oder R1234yf aufgefüllt. Ein paar leicht durchzuführende Vorgänge genügen, um das SKIMO Plus in kürzester Zeit funktionsfähig zu machen.

    Einfache Montage in 5 Schritten

    1. Die Schnittschablone auf dem Dach positionieren
    2. Das Dach entlang der Schnittschablone ausschneiden und durchbohren
    3. Das Dichtsilikon auftragen
    4. Das SKIMO Plus installieren und befestigen
    5. Die Stromleitung anschließen







    Für die Installation des SKIMO Plus ist eine flache Oberfläche von nur 40 x 30 cm erforderlich.

    Dank seiner verstärkten Struktur kann das SKIMO Plus wie eine „Blende“ (Kragträger) platziert werden. In diesem Fall ist die freitragende Länge maximal 25 cm.

    Installationsbedingungen:

    • Isolierung: Trennwand und Boden vor der Wärmequelle (z. B.: Motor, Auspuff, usw.) schützen
    • Dach: aus steifem Material, das 25 kg aushalten kann

    Leistungen des Klimageräts SKIMO Plus

    Leistungstests

    Vor ihrer Markteinführung sind die Klimageräte SKIMO Plus im Prüfraum vielen Leistungstests unter den rauesten Umgebungsbedingungen unterzogen worden.

    Prüfungsbedingungen

    Der Prüfraum von SNDC stellt die Außentemperatur und die Sonneneinstrahlung nach. SKIMO Plus wurde in einer Kabine von 2,5 m3 bei 3 Außentemperaturen getestet:

    • Stufe 1: 31 °C, 60 Minuten lang
    • Stufe 2: 41 °C, 180 Minuten lang
    • Stufe 3: 44 °C, 60 Minuten lang

    Das Klimasystem des SKIMO Plus wird erst gestartet, wenn die Temperatur in der Versuchskabine stabilisiert ist. Während des gesamten Versuchs wird die Kabine einer simulierten durchschnittlichen Sonneneinstrahlung von 800 W/m² ausgesetzt, die über ein Pyranometer gemessen wird. Das Klimasystem wird mit einer Gleichspannung von 12 Volt versorgt.

    Beschreibung der Messwerte

    Die Messwerte werden von einer Datenerfassungszentrale erhoben, die mit kalibrierten Umgebungssensoren des Typs Thermoelement PT100 mit einer Messgenauigkeit von +/- 0,1 °C ausgestattet ist.

    Gemessene Leistung
    • Stufe 1: bei einer Außentemperatur von 31 °C sinkt die Innentemperatur der Kabine schnell auf 25 °C und stabilisiert sich dann auf 18 °C.
    • Stufe 2: bei einer Außentemperatur von 41 °C stabilisiert sich die Innentemperatur der Kabine auf 25 °C.
    • Stufe 3: bei einer Außentemperatur von 44 °C stabilisiert sich die Innentemperatur der Kabine auf 27,5 °C.

    Zuverlässigkeit des Klimageräts SKIMO Plus

    Dauerbelastungstests

    Das Klimagerät SKIMO Plus wurde in einer Klimakammer brutalen Temperaturschwankungen ausgesetzt und in den rauesten Umgebungsbedingungen getestet, um seine Zuverlässigkeit und optimale Funktion auf Dauer zu gewährleisten.

    Produktionstests

    Während dem Fertigungsprozess werden 100 % der Klimageräte SKIMO Plus in einer automatisierten Prüfbank getestet.

    100 % der Klimageräte SKIMO Plus werden in einer automatisierten Prüfbank einer strengen Kontrolle unterzogen.

    Garantie

    Die Garantie beträgt 2 Jahre oder 2.000 Betriebsstunden. Sie gilt weder für Einwegelemente und Verschleißteile noch für durch eine nicht korrekte Verwendung der Produktreihe entstandene Schäden, insbesondere in folgenden Fällen:

    • Verwendung in einer ungewöhnlich feuchten Umgebung
    • Verwendung in einer ungewöhnlich salzhaltigen Umgebung
    • Verwendung in einer Umgebung mit starkem Säuregehalt
    • Reinigung mit Hochdruck und/oder Verwendung von Reinigungsmitteln
