VANNES DE CHAUFFAGE

-

Les vannes de chauffage SNDC ont été spécifiquement développées pour machines agricoles, engins de travaux publics, véhicules industriels et utilitaires.

Trois types de commandes vous sont proposées :

A câble
A bouton
A moteur (Sur demande)

Téléchargement

Caractéristiques

Référence	Vannes de chauffage	Raccord d'entrée	Raccord de sortie	Plage de température
370A04	A câble	Droit	Droit	De -40 °C à 130 °C
370C26	A câble	Droit	Droit	De -40 °C à 115 °C
370C27	A câble	Droit	Coudé à 90°	De -40 °C à 115 °C

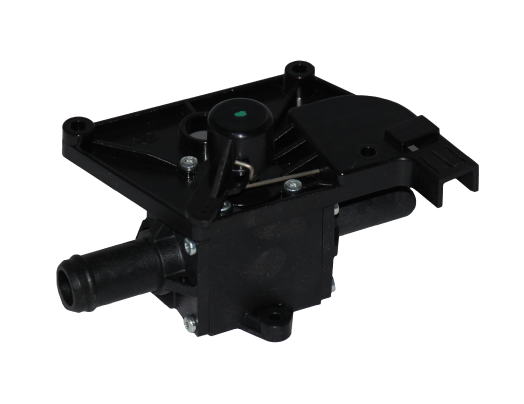

370C28	A câble	Coudé à 90°	Droit	De -40 °C à 115 °C
370C29	A câble	Coudé à 90°	Coudé à 90°	De -40 °C à 115 °C
370A64	Bouton	Droit	Droit	De -40 °C à 110 °C
370C30	Bouton	Droit	Droit	De -40 °C à 115 °C
370C31	Bouton	Droit	Coudé à 90°	De -40 °C à 115 °C
370C32	Bouton	Coudé à 90°	Droit	De -40 °C à 115 °C
370C33	Bouton	Coudé à 90°	Coudé à 90°	De -40 °C à 115 °C
370A65	Motorisée	Droit	Droit	De -40 °C à 85 °C
370A68	Motorisée	Droit	Droit	De -40 °C à 85 °C
370F41	Motorisée	Droit	Droit	De -40 °C à 100 °C

Compléments d'informations

Vannes à câble	Caractéristiques complémentaires pour les références 370C26, 370C27, 370C28 et 370C29 : La température de stockage -40°C à +80°C, La température maximale du liquide de refroidissement est de +115°C, La pression maximale d’utilisation 2 bar, Pour le débit 15 l/mn, Test d’endurance de 100000 cycles (ouverture et fermeture) à 1 bar et +105°C Caractéristiques complémentaires pour la référence 370A04 : La température de stockage -40°C à +80°C, La température maximale du liquide de refroidissement est de +130°C à 3 bars, La pression maximale d’utilisation 10 bar.

Vannes à bouton	Caractéristiques complémentaires pour les références 370C30, 370C31, 370C32 et 370C33 : La température de stockage -40°C à +80°C, La température maximale du liquide de refroidissement est de +115°C, La pression maximale d’utilisation 2 bar, Pour le débit 15 l/mn, Test d’endurance de 100000 cycles (ouverture et fermeture) à 1 bar et +105°C Caractéristiques complémentaires pour la référence 370A64 : La température maximale du liquide de refroidissement est de +110°C.

Vannes motorisées	Caractéristiques complémentaires pour les références 370A65 et 370A68 : La température de stockage -40°C à +80°C, La température maximale du liquide de refroidissement est de +85°C, La pression maximale d’utilisation 2 bar, Test d’éclatement 7 bar pendant 1 minute sans détérioration, Pour le débit 17l/mn, Test d’endurance de 360000 cycles (ouverture et fermeture) à 1.4 bar et +80°C Indice de protection IP67 selon IEC60529 Tension d’utilisation 12V et 24V Plage de tension en 12V de 9V à 16V et en 24V de 22V à 35V. Caractéristiques complémentaires pour la référence 370F41 : La température de stockage -35°C à +80°C, La température maximale du liquide de refroidissement est de +100°C, La pression maximale d’utilisation 3 bar, Pour le débit 15l/mn, Tension d’utilisation 24V.

Vannes avec raccords 90°	Les vannes avec les raccords à 90° sont livrées par défaut dans une position standard. Sur demande, nous pouvons fournir la position correspondant à votre besoin.
